本指南演示了 LangGraph 图 API 的基础知识。它将引导你了解状态，以及如何构建常见的图结构，如序列、分支和循环。它还涵盖了 LangGraph 的控制功能，包括用于 map-reduce 工作流的 Send API，以及用于将状态更新与跨节点的“跳转”相结合的 Command API。

设置

安装 langgraph：

pip install -U langgraph

uv add langgraph

设置 LangSmith 以便更好地调试注册 LangSmith 以快速发现问题并提高 LangGraph 项目的性能。LangSmith 让你能够使用跟踪数据来调试、测试和监控你使用 LangGraph 构建的 LLM 应用程序——阅读文档了解更多入门信息。

定义和更新状态

这里我们将展示如何在 LangGraph 中定义和更新状态。我们将演示：

如何使用状态来定义图的架构
如何使用归约器来控制状态更新的处理方式。

定义状态

LangGraph 中的状态可以是 TypedDict、Pydantic 模型或数据类。下面我们将使用 TypedDict。有关使用 Pydantic 的详情，请参阅使用 Pydantic 模型定义图状态。默认情况下，图将具有相同的输入和输出架构，而状态决定了该架构。有关如何定义不同的输入和输出架构，请参阅定义输入和输出架构。让我们考虑一个使用消息的简单例子。这代表了许多 LLM 应用程序中一种通用的状态表示方式。更多详情请参阅我们的概念页面。

from langchain.messages import AnyMessage
from typing_extensions import TypedDict

class State(TypedDict):
    messages: list[AnyMessage]
    extra_field: int

此状态跟踪一个消息对象列表，以及一个额外的整数字段。

更新状态

让我们构建一个包含单个节点的示例图。我们的节点只是一个 Python 函数，它读取图的状态并对其进行更新。此函数的第一个参数始终是状态：

from langchain.messages import AIMessage

def node(state: State):
    messages = state["messages"]
    new_message = AIMessage("Hello!")
    return {"messages": messages + [new_message], "extra_field": 10}

这个节点只是简单地向我们的消息列表追加一条消息，并填充一个额外字段。

节点应直接返回对状态的更新，而不是直接修改状态本身。

接下来，让我们定义一个包含此节点的简单图。我们使用 StateGraph 来定义一个在此状态上操作的图。然后使用 add_node 来填充我们的图。

from langgraph.graph import StateGraph

builder = StateGraph(State)
builder.add_node(node)
builder.set_entry_point("node")
graph = builder.compile()

LangGraph 提供了内置工具来可视化你的图。让我们检查一下我们的图。有关可视化的详情，请参阅可视化你的图。

from IPython.display import Image, display

display(Image(graph.get_graph().draw_mermaid_png()))

在这种情况下，我们的图只执行一个节点。让我们进行一次简单的调用：

from langchain.messages import HumanMessage

result = graph.invoke({"messages": [HumanMessage("Hi")]})
result

{'messages': [HumanMessage(content='Hi'), AIMessage(content='Hello!')], 'extra_field': 10}

请注意：

我们通过更新状态的单个键来启动调用。
我们在调用结果中接收整个状态。

为方便起见，我们通常通过格式化打印来检查消息对象的内容：

for message in result["messages"]:
    message.pretty_print()

================================ Human Message ================================

Hi
================================== Ai Message ==================================

Hello!

使用归约器处理状态更新

状态中的每个键都可以拥有自己独立的归约器函数，该函数控制来自节点的更新如何被应用。如果没有显式指定归约器函数，则假定对该键的所有更新都应覆盖它。对于 TypedDict 状态架构，我们可以通过使用归约器函数注释状态的相应字段来定义归约器。在前面的例子中，我们的节点通过向 "messages" 键追加一条消息来更新状态。下面我们为该键添加一个归约器，使得更新会自动追加：

from typing_extensions import Annotated

def add(left, right):
    """也可以从内置的 `operator` 模块导入 `add`。"""
    return left + right

class State(TypedDict):
    messages: Annotated[list[AnyMessage], add]
    extra_field: int

现在我们的节点可以简化：

def node(state: State):
    new_message = AIMessage("Hello!")
    return {"messages": [new_message], "extra_field": 10}

from langgraph.graph import START

graph = StateGraph(State).add_node(node).add_edge(START, "node").compile()

result = graph.invoke({"messages": [HumanMessage("Hi")]})

for message in result["messages"]:
    message.pretty_print()

================================ Human Message ================================

Hi
================================== Ai Message ==================================

Hello!

MessagesState

在实践中，更新消息列表还有其他注意事项：

我们可能希望更新状态中的现有消息。
我们可能希望接受消息格式的简写形式，例如 OpenAI 格式。

LangGraph 包含一个内置的归约器 [add_messages](https://reference.langchain.com/python/langgraph/graph/message/add_messages) 来处理这些考虑：

from langgraph.graph.message import add_messages

class State(TypedDict):
    messages: Annotated[list[AnyMessage], add_messages]
    extra_field: int

def node(state: State):
    new_message = AIMessage("Hello!")
    return {"messages": [new_message], "extra_field": 10}

graph = StateGraph(State).add_node(node).set_entry_point("node").compile()

input_message = {"role": "user", "content": "Hi"}

result = graph.invoke({"messages": [input_message]})

for message in result["messages"]:
    message.pretty_print()

================================ Human Message ================================

Hi
================================== Ai Message ==================================

Hello!

对于涉及聊天模型的应用程序来说，这是一种通用的状态表示。LangGraph 为了方便起见，包含了一个预构建的 MessagesState，因此我们可以这样写：

from langgraph.graph import MessagesState

class State(MessagesState):
    extra_field: int

使用 `Overwrite` 绕过归约器

在某些情况下，你可能希望绕过归约器并直接覆盖状态值。LangGraph 提供了 Overwrite 类型用于此目的。当一个节点返回一个用 Overwrite 包装的值时，归约器被绕过，通道被直接设置为该值。当你希望重置或替换累积的状态，而不是将其与现有值合并时，这很有用。

from langgraph.graph import StateGraph, START, END
from langgraph.types import Overwrite
from typing_extensions import Annotated, TypedDict
import operator

class State(TypedDict):
    messages: Annotated[list, operator.add]

def add_message(state: State):
    return {"messages": ["first message"]}

def replace_messages(state: State):
    # 绕过归约器并替换整个消息列表
    return {"messages": Overwrite(["replacement message"])}

builder = StateGraph(State)
builder.add_node("add_message", add_message)
builder.add_node("replace_messages", replace_messages)
builder.add_edge(START, "add_message")
builder.add_edge("add_message", "replace_messages")
builder.add_edge("replace_messages", END)

graph = builder.compile()

result = graph.invoke({"messages": ["initial"]})
print(result["messages"])

['replacement message']

你也可以使用带有特殊键 "__overwrite__" 的 JSON 格式：

def replace_messages(state: State):
    return {"messages": {"__overwrite__": ["replacement message"]}}

当节点并行执行时，在同一个超步中，只有一个节点可以在相同的状态键上使用 Overwrite。如果多个节点尝试在同一个超步中覆盖相同的键，将会引发 InvalidUpdateError。

定义输入和输出架构

默认情况下，StateGraph 使用单一架构操作，并且所有节点都预期使用该架构进行通信。然而，也可以为图定义不同的输入和输出架构。当指定了不同的架构时，内部仍会使用一个架构在节点之间通信。输入架构确保提供的输入符合预期的结构，而输出架构则过滤内部数据，仅根据定义的输出架构返回相关信息。下面，我们将看到如何定义不同的输入和输出架构。

from langgraph.graph import StateGraph, START, END
from typing_extensions import TypedDict

# 定义输入的架构
class InputState(TypedDict):
    question: str

# 定义输出的架构
class OutputState(TypedDict):
    answer: str

# 定义整体架构，结合输入和输出
class OverallState(InputState, OutputState):
    pass

# 定义处理输入并生成答案的节点
def answer_node(state: InputState):
    # 示例答案和一个额外的键
    return {"answer": "bye", "question": state["question"]}

# 使用指定的输入和输出架构构建图
builder = StateGraph(OverallState, input_schema=InputState, output_schema=OutputState)
builder.add_node(answer_node)  # 添加答案节点
builder.add_edge(START, "answer_node")  # 定义起始边
builder.add_edge("answer_node", END)  # 定义结束边
graph = builder.compile()  # 编译图

# 使用输入调用图并打印结果
print(graph.invoke({"question": "hi"}))

{'answer': 'bye'}

请注意，invoke 的输出只包含输出架构。

在节点之间传递私有状态

在某些情况下，你可能希望节点交换对中间逻辑至关重要但不需要成为图主架构一部分的信息。这些私有数据与图的总体输入/输出无关，并且只应在特定节点之间共享。下面，我们将创建一个由三个节点（node_1、node_2 和 node_3）组成的顺序图示例，其中私有数据在前两个步骤（node_1 和 node_2）之间传递，而第三步（node_3）只能访问公共的整体状态。

from langgraph.graph import StateGraph, START, END
from typing_extensions import TypedDict

# 图的整体状态（这是节点间共享的公共状态）
class OverallState(TypedDict):
    a: str

# node_1 的输出包含不属于整体状态的私有数据
class Node1Output(TypedDict):
    private_data: str

# 私有数据仅在 node_1 和 node_2 之间共享
def node_1(state: OverallState) -> Node1Output:
    output = {"private_data": "set by node_1"}
    print(f"Entered node `node_1`:\n\tInput: {state}.\n\tReturned: {output}")
    return output

# Node 2 输入只请求 node_1 之后可用的私有数据
class Node2Input(TypedDict):
    private_data: str

def node_2(state: Node2Input) -> OverallState:
    output = {"a": "set by node_2"}
    print(f"Entered node `node_2`:\n\tInput: {state}.\n\tReturned: {output}")
    return output

# Node 3 只能访问整体状态（无法访问 node_1 的私有数据）
def node_3(state: OverallState) -> OverallState:
    output = {"a": "set by node_3"}
    print(f"Entered node `node_3`:\n\tInput: {state}.\n\tReturned: {output}")
    return output

# 按顺序连接节点
# node_2 接受来自 node_1 的私有数据，而
# node_3 看不到私有数据。
builder = StateGraph(OverallState).add_sequence([node_1, node_2, node_3])
builder.add_edge(START, "node_1")
graph = builder.compile()

# 使用初始状态调用图
response = graph.invoke(
    {
        "a": "set at start",
    }
)

print()
print(f"Output of graph invocation: {response}")

Entered node `node_1`:
    Input: {'a': 'set at start'}.
    Returned: {'private_data': 'set by node_1'}
Entered node `node_2`:
    Input: {'private_data': 'set by node_1'}.
    Returned: {'a': 'set by node_2'}
Entered node `node_3`:
    Input: {'a': 'set by node_2'}.
    Returned: {'a': 'set by node_3'}

Output of graph invocation: {'a': 'set by node_3'}

使用 Pydantic 模型定义图状态

StateGraph 在初始化时接受一个

[state_schema](https://reference.langchain.com/python/langchain/middleware/#langchain.agents.middleware.AgentMiddleware.state_schema)

参数，该参数指定图中节点可以访问和更新的状态的“形状”。在我们的示例中，我们通常使用 Python 原生的 TypedDict 或 dataclass 作为 state_schema，但

[state_schema](https://reference.langchain.com/python/langchain/middleware/#langchain.agents.middleware.AgentMiddleware.state_schema)

可以是任何类型。这里，我们将看到如何将 Pydantic BaseModel 用作

[state_schema](https://reference.langchain.com/python/langchain/middleware/#langchain.agents.middleware.AgentMiddleware.state_schema)

，以便对输入进行运行时验证。

已知限制

目前，图的输出不会是 Pydantic 模型的实例。
运行时验证仅发生在图的第一个节点的输入上，不会发生在后续节点或输出上。
Pydantic 的验证错误跟踪不会显示错误发生在哪个节点。
Pydantic 的递归验证可能较慢。对于性能敏感的应用程序，你可能需要考虑改用 dataclass。

from langgraph.graph import StateGraph, START, END
from typing_extensions import TypedDict
from pydantic import BaseModel

# 图的整体状态（这是节点间共享的公共状态）
class OverallState(BaseModel):
    a: str

def node(state: OverallState):
    return {"a": "goodbye"}

# 构建状态图
builder = StateGraph(OverallState)
builder.add_node(node)  # node_1 是第一个节点
builder.add_edge(START, "node")  # 从 node_1 开始图
builder.add_edge("node", END)  # 在 node_1 之后结束图
graph = builder.compile()

# 使用有效输入测试图
graph.invoke({"a": "hello"})

使用无效输入调用图

try:
    graph.invoke({"a": 123})  # 应该是字符串
except Exception as e:
    print("An exception was raised because `a` is an integer rather than a string.")
    print(e)

An exception was raised because `a` is an integer rather than a string.
1 validation error for OverallState
a
  Input should be a valid string [type=string_type, input_value=123, input_type=int]
    For further information visit https://errors.pydantic.dev/2.9/v/string_type

有关 Pydantic 模型状态的更多特性，请参见下文：

序列化行为

当使用 Pydantic 模型作为状态架构时，了解序列化的工作方式非常重要，尤其是在：

将 Pydantic 对象作为输入传递时
从图接收输出时
处理嵌套的 Pydantic 模型时

让我们看看这些行为的实际表现。

from langgraph.graph import StateGraph, START, END
from pydantic import BaseModel

class NestedModel(BaseModel):
    value: str

class ComplexState(BaseModel):
    text: str
    count: int
    nested: NestedModel

def process_node(state: ComplexState):
    # 节点接收一个经过验证的 Pydantic 对象
    print(f"Input state type: {type(state)}")
    print(f"Nested type: {type(state.nested)}")
    # 返回一个字典更新
    return {"text": state.text + " processed", "count": state.count + 1}

# 构建图
builder = StateGraph(ComplexState)
builder.add_node("process", process_node)
builder.add_edge(START, "process")
builder.add_edge("process", END)
graph = builder.compile()

# 创建一个 Pydantic 实例作为输入
input_state = ComplexState(text="hello", count=0, nested=NestedModel(value="test"))
print(f"Input object type: {type(input_state)}")

# 使用 Pydantic 实例调用图
result = graph.invoke(input_state)
print(f"Output type: {type(result)}")
print(f"Output content: {result}")

# 如果需要，转换回 Pydantic 模型
output_model = ComplexState(**result)
print(f"Converted back to Pydantic: {type(output_model)}")

运行时类型强制转换

Pydantic 会对某些数据类型执行运行时类型强制转换。这可能是有帮助的，但如果你不了解它，也可能导致意外行为。

from langgraph.graph import StateGraph, START, END
from pydantic import BaseModel

class CoercionExample(BaseModel):
    # Pydantic 会将字符串数字强制转换为整数
    number: int
    # Pydantic 会解析字符串布尔值为 bool
    flag: bool

def inspect_node(state: CoercionExample):
    print(f"number: {state.number} (type: {type(state.number)})")
    print(f"flag: {state.flag} (type: {type(state.flag)})")
    return {}

builder = StateGraph(CoercionExample)
builder.add_node("inspect", inspect_node)
builder.add_edge(START, "inspect")
builder.add_edge("inspect", END)
graph = builder.compile()

# 使用将被转换的字符串输入演示强制转换
result = graph.invoke({"number": "42", "flag": "true"})

# 这将因验证错误而失败
try:
    graph.invoke({"number": "not-a-number", "flag": "true"})
except Exception as e:
    print(f"\nExpected validation error: {e}")

处理消息模型

在状态架构中使用 LangChain 消息类型时，序列化有一些重要注意事项。当通过网络传输消息对象时，你应该使用 AnyMessage（而不是 BaseMessage）以确保正确的序列化/反序列化。

from langgraph.graph import StateGraph, START, END
from pydantic import BaseModel
from langchain.messages import HumanMessage, AIMessage, AnyMessage
from typing import List

class ChatState(BaseModel):
    messages: List[AnyMessage]
    context: str

def add_message(state: ChatState):
    return {"messages": state.messages + [AIMessage(content="Hello there!")]}

builder = StateGraph(ChatState)
builder.add_node("add_message", add_message)
builder.add_edge(START, "add_message")
builder.add_edge("add_message", END)
graph = builder.compile()

# 创建包含消息的输入
initial_state = ChatState(
    messages=[HumanMessage(content="Hi")], context="Customer support chat"
)

result = graph.invoke(initial_state)
print(f"Output: {result}")

# 转换回 Pydantic 模型以查看消息类型
output_model = ChatState(**result)
for i, msg in enumerate(output_model.messages):
    print(f"Message {i}: {type(msg).__name__} - {msg.content}")

添加运行时配置

有时你希望在调用图时能够对其进行配置。例如，你可能希望能够在运行时指定使用哪个 LLM 或系统提示符，而不会用这些参数污染图状态。要添加运行时配置：

为你的配置指定一个架构
将配置添加到节点或条件边的函数签名中
将配置传递给图。

下面是一个简单的示例：

from langgraph.graph import END, StateGraph, START
from langgraph.runtime import Runtime
from typing_extensions import TypedDict

# 1. 指定配置架构
class ContextSchema(TypedDict):
    my_runtime_value: str

# 2. 定义一个在节点中访问配置的图
class State(TypedDict):
    my_state_value: str

def node(state: State, runtime: Runtime[ContextSchema]):
    if runtime.context["my_runtime_value"] == "a":
        return {"my_state_value": 1}
    elif runtime.context["my_runtime_value"] == "b":
        return {"my_state_value": 2}
    else:
        raise ValueError("Unknown values.")

builder = StateGraph(State, context_schema=ContextSchema)
builder.add_node(node)
builder.add_edge(START, "node")
builder.add_edge("node", END)

graph = builder.compile()

# 3. 在运行时传入配置：
print(graph.invoke({}, context={"my_runtime_value": "a"}))
print(graph.invoke({}, context={"my_runtime_value": "b"}))

{'my_state_value': 1}
{'my_state_value': 2}

扩展示例：在运行时指定 LLM

下面我们演示一个实际示例，我们在运行时配置要使用的 LLM。我们将使用 OpenAI 和 Anthropic 的模型。

from dataclasses import dataclass

from langchain.chat_models import init_chat_model
from langgraph.graph import MessagesState, END, StateGraph, START
from langgraph.runtime import Runtime
from typing_extensions import TypedDict

@dataclass
class ContextSchema:
    model_provider: str = "anthropic"

MODELS = {
    "anthropic": init_chat_model("claude-haiku-4-5-20251001"),
    "openai": init_chat_model("gpt-5.4-mini"),
}

def call_model(state: MessagesState, runtime: Runtime[ContextSchema]):
    model = MODELS[runtime.context.model_provider]
    response = model.invoke(state["messages"])
    return {"messages": [response]}

builder = StateGraph(MessagesState, context_schema=ContextSchema)
builder.add_node("model", call_model)
builder.add_edge(START, "model")
builder.add_edge("model", END)

graph = builder.compile()

# 用法
input_message = {"role": "user", "content": "hi"}
# 无配置时，使用默认值（Anthropic）
response_1 = graph.invoke({"messages": [input_message]}, context=ContextSchema())["messages"][-1]
# 或者，可以设置为 OpenAI
response_2 = graph.invoke({"messages": [input_message]}, context={"model_provider": "openai"})["messages"][-1]

print(response_1.response_metadata["model_name"])
print(response_2.response_metadata["model_name"])

claude-haiku-4-5-20251001
gpt-5.4-mini

扩展示例：在运行时指定模型和系统消息

下面我们演示一个实际示例，我们配置两个参数：运行时要使用的 LLM 和系统消息。

from dataclasses import dataclass
from langchain.chat_models import init_chat_model
from langchain.messages import SystemMessage
from langgraph.graph import END, MessagesState, StateGraph, START
from langgraph.runtime import Runtime
from typing_extensions import TypedDict

@dataclass
class ContextSchema:
    model_provider: str = "anthropic"
    system_message: str | None = None

MODELS = {
    "anthropic": init_chat_model("claude-haiku-4-5-20251001"),
    "openai": init_chat_model("gpt-5.4-mini"),
}

def call_model(state: MessagesState, runtime: Runtime[ContextSchema]):
    model = MODELS[runtime.context.model_provider]
    messages = state["messages"]
    if (system_message := runtime.context.system_message):
        messages = [SystemMessage(system_message)] + messages
    response = model.invoke(messages)
    return {"messages": [response]}

builder = StateGraph(MessagesState, context_schema=ContextSchema)
builder.add_node("model", call_model)
builder.add_edge(START, "model")
builder.add_edge("model", END)

graph = builder.compile()

# 用法
input_message = {"role": "user", "content": "hi"}
response = graph.invoke({"messages": [input_message]}, context={"model_provider": "openai", "system_message": "Respond in Italian."})
for message in response["messages"]:
    message.pretty_print()

================================ Human Message ================================

hi
================================== Ai Message ==================================

Ciao! Come posso aiutarti oggi?

添加重试策略

在许多用例中，你可能希望你的节点具有自定义的重试策略，例如，如果你正在调用 API、查询数据库或调用 LLM 等。LangGraph 允许你为节点添加重试策略。要配置重试策略，请将 retry_policy 参数传递给 [add_node](https://reference.langchain.com/python/langgraph/graph/state/StateGraph/add_node)。retry_policy 参数接受一个 RetryPolicy 命名元组对象。下面我们使用默认参数实例化一个 RetryPolicy 对象，并将其与一个节点关联：

from langgraph.types import RetryPolicy

builder.add_node(
    "node_name",
    node_function,
    retry_policy=RetryPolicy(),
)

默认情况下，retry_on 参数使用 default_retry_on 函数，该函数会对除以下异常之外的任何异常进行重试：

ValueError
TypeError
ArithmeticError
ImportError
LookupError
NameError
SyntaxError
RuntimeError
ReferenceError
StopIteration
StopAsyncIteration
OSError

此外，对于来自流行 HTTP 请求库（如 requests 和 httpx）的异常，它仅对 5xx 状态码进行重试。

扩展示例：自定义重试策略

考虑一个从 SQL 数据库读取的示例。下面我们向节点传递两个不同的重试策略：

import sqlite3
from typing_extensions import TypedDict
from langchain.chat_models import init_chat_model
from langgraph.graph import END, MessagesState, StateGraph, START
from langgraph.types import RetryPolicy
from langchain.messages import AIMessage

con = sqlite3.connect(":memory:")
model = init_chat_model("claude-haiku-4-5-20251001")

def query_database(state: MessagesState):
    cursor = con.cursor()
    cursor.execute("SELECT * FROM Artist LIMIT 10;")
    query_result = str(cursor.fetchall())
    return {"messages": [AIMessage(content=query_result)]}

def call_model(state: MessagesState):
    response = model.invoke(state["messages"])
    return {"messages": [response]}

# 定义一个新图
builder = StateGraph(MessagesState)
builder.add_node(
    "query_database",
    query_database,
    retry_policy=RetryPolicy(retry_on=sqlite3.OperationalError),
)
builder.add_node("model", call_model, retry_policy=RetryPolicy(max_attempts=5))
builder.add_edge(START, "model")
builder.add_edge("model", "query_database")
builder.add_edge("query_database", END)
graph = builder.compile()

设置节点超时

使用 add_node 的 timeout 参数来限制单个异步节点调用可以运行的时长。可以以秒为单位或作为 datetime.timedelta 提供超时时间。

import asyncio
from typing_extensions import TypedDict

from langgraph.errors import NodeTimeoutError
from langgraph.graph import END, START, StateGraph


class State(TypedDict):
    value: str


async def call_model(state: State) -> State:
    await asyncio.sleep(2)
    return {"value": "done"}


builder = StateGraph(State)
builder.add_node("model", call_model, timeout=1.0)
builder.add_edge(START, "model")
builder.add_edge("model", END)
graph = builder.compile()

try:
    await graph.ainvoke({"value": "start"})
except NodeTimeoutError:
    print("节点超时")

节点超时仅对异步节点受支持。如果你在同步节点上设置了 timeout，LangGraph 在编译图时会抛出一个错误，因为同步 Python 执行无法在进程中被安全取消。当节点超出其超时时间时，LangGraph 会抛出 NodeTimeoutError，它是 Python 内置 TimeoutError 的子类。如果节点有一个重试 TimeoutError 或 NodeTimeoutError 的 retry_policy，则超时的尝试会被重试。超时独立应用于每次尝试，因此每次重试时计时器都会重置。超时的尝试不会提交其缓冲的写入。这可以防止状态更新或子任务调度在超时边界后泄漏。

配置节点超时

add_node 上的 timeout= 参数限制了单次异步节点尝试可以运行的时长。传递一个数字（秒）、一个 timedelta 或一个 TimeoutPolicy 以对运行超时空闲超时进行更精细的控制。当超过限制时，LangGraph 会抛出 NodeTimeoutError，并让重试策略决定是否重试。

每个节点的超时需要 langgraph>=1.2。

from langgraph.types import TimeoutPolicy

builder.add_node(
    "call_model",
    call_model,
    timeout=TimeoutPolicy(run_timeout=120, idle_timeout=30),
)

有关完整的超时生命周期、空闲超时刷新源和 runtime.heartbeat()，请参阅容错性。

处理节点错误

add_node 上的 error_handler= 参数注册一个在节点失败且所有重试用尽后运行的函数。该处理程序接收当前状态和一个带有失败上下文的类型化 NodeError，并且可以通过 Command 路由到恢复分支：

节点级错误处理程序需要 langgraph>=1.2。

from langgraph.errors import NodeError
from langgraph.types import Command, RetryPolicy

def payment_error_handler(state: State, error: NodeError) -> Command:
    return Command(
        update={"status": f"compensated: {error.error}"},
        goto="finalize",
    )

builder.add_node(
    "charge_payment",
    charge_payment,
    retry_policy=RetryPolicy(max_attempts=3, retry_on=ConnectionError),
    error_handler=payment_error_handler,
)

有关补偿模式和 Command 路由，请参阅容错性。

设置图范围的节点默认值

需要 langgraph>=1.2。

使用 set_node_defaults 为图中的每个节点设置一次 retry_policy、timeout、cache_policy 或 error_handler，而不是在每次 add_node 调用中重复它们。每个节点的值始终优先，并且默认值在 StateGraph.compile 时应用：

from langgraph.types import RetryPolicy, TimeoutPolicy

graph = (
    StateGraph(State)
    .set_node_defaults(
        retry_policy=RetryPolicy(max_attempts=3),
        timeout=TimeoutPolicy(run_timeout=30),
        error_handler=fallback_handler,
    )
    .add_node("a", node_a)
    .add_node("b", node_b, retry_policy=RetryPolicy(max_attempts=5))  # 覆盖默认值
    .add_edge(START, "a")
    .compile()
)

retry_policy 和 timeout 默认值适用于每个节点，包括错误处理程序节点。cache_policy 和 error_handler 默认值仅适用于常规节点——处理程序不会捕获自己，并且缓存处理程序结果是不安全的。默认值不会被子图继承。有关完整的优先级规则和适用性表，请参阅容错性。

在节点内部访问执行信息

你可以通过 runtime.execution_info 访问执行标识和重试信息。这会显示线程、运行和检查点标识符以及重试状态，而无需直接从 config 读取。

属性	类型	描述
`thread_id`	`str \| None`	当前执行的线程 ID。在没有检查点器时为 `None`。
`run_id`	`str \| None`	当前执行的运行 ID。当未在配置中提供时为 `None`。
`checkpoint_id`	`str`	当前执行的检查点 ID。
`checkpoint_ns`	`str`	当前执行的检查点命名空间。
`task_id`	`str`	当前执行的任务 ID。
`node_attempt`	`int`	当前执行尝试次数（从 1 开始）。第一次尝试时为 `1`，第一次重试时为 `2`，依此类推。
`node_first_attempt_time`	`float \| None`	第一次尝试开始时的 Unix 时间戳（秒）。在重试期间保持不变。

访问线程和运行 ID

使用 execution_info 在节点内部访问线程 ID、运行 ID 和其他标识字段：

from langgraph.graph import StateGraph, START, END
from langgraph.runtime import Runtime
from typing_extensions import TypedDict

class State(TypedDict):
    result: str

def my_node(state: State, runtime: Runtime):
    info = runtime.execution_info
    print(f"Thread: {info.thread_id}, Run: {info.run_id}")
    return {"result": "done"}

builder = StateGraph(State)
builder.add_node("my_node", my_node)
builder.add_edge(START, "my_node")
builder.add_edge("my_node", END)
graph = builder.compile()

根据重试状态调整行为

当节点具有重试策略时，使用 execution_info 检查当前尝试次数，并在第一次尝试失败后切换到回退方案：

from langgraph.graph import StateGraph, START, END
from langgraph.runtime import Runtime
from langgraph.types import RetryPolicy
from typing_extensions import TypedDict

class State(TypedDict):
    result: str

def my_node(state: State, runtime: Runtime):
    info = runtime.execution_info
    if info.node_attempt > 1:
        # 在重试时使用回退方案
        return {"result": call_fallback_api()}
    return {"result": call_primary_api()}

builder = StateGraph(State)
builder.add_node("my_node", my_node, retry_policy=RetryPolicy(max_attempts=3))
builder.add_edge(START, "my_node")
builder.add_edge("my_node", END)
graph = builder.compile()

即使没有重试策略，execution_info 也可在 Runtime 对象上使用——node_attempt 默认为 1，node_first_attempt_time 设置为节点开始执行的时间。

在节点内部访问服务器信息

当你的图在 LangGraph Server 上运行时，你可以通过 runtime.server_info 访问服务器特定的元数据。这会显示助手 ID、图 ID 和已认证用户，而无需直接从配置元数据或可配置键中读取。

属性	类型	描述
`assistant_id`	`str`	当前部署的助手 ID。
`graph_id`	`str`	当前部署的图 ID。
`user`	`BaseUser \| None`	已认证用户，如果配置了自定义认证。

from langgraph.graph import StateGraph, START, END
from langgraph.runtime import Runtime
from typing_extensions import TypedDict

class State(TypedDict):
    result: str

def my_node(state: State, runtime: Runtime):
    server = runtime.server_info
    if server is not None:
        print(f"Assistant: {server.assistant_id}, Graph: {server.graph_id}")
        if server.user is not None:
            print(f"User: {server.user.identity}")
    return {"result": "done"}

builder = StateGraph(State)
builder.add_node("my_node", my_node)
builder.add_edge(START, "my_node")
builder.add_edge("my_node", END)
graph = builder.compile()

当图未在 LangGraph Server 上运行时（例如，在本地开发或测试期间），server_info 为 None。

需要 deepagents>=0.5.0（或 langgraph>=1.1.5）才能使用 runtime.execution_info 和 runtime.server_info。

在节点内部访问排空状态

当请求了优雅关闭时，runtime.drain_requested 为 True。在节点内部读取此值，以在下一个超步边界之前跳过昂贵的工作：

from langgraph.runtime import Runtime

def my_node(state: State, runtime: Runtime) -> State:
    if runtime.drain_requested:
        return {"status": "skipped", "reason": runtime.drain_reason}
    return {"status": do_work()}

属性	类型	描述
`drain_requested`	`bool`	如果为此运行调用了 `RunControl.request_drain()`，则为 `True`。
`drain_reason`	`str \| None`	传递给 `request_drain()` 的原因字符串，如果未请求排空则为 `None`。

需要 langgraph>=1.2。有关完整的 RunControl API，请参阅优雅关闭。

添加节点缓存

节点缓存在你想要避免重复操作的情况下很有用，比如执行某些昂贵的操作时（无论是时间成本还是资源成本）。LangGraph 允许你为图中的节点添加个性化的缓存策略。要配置缓存策略，请将 cache_policy 参数传递给 add_node 函数。在以下示例中，一个 CachePolicy 对象被实例化，生存时间为 120 秒，并使用默认的 key_func 生成器。然后将其与一个节点关联：

from langgraph.types import CachePolicy

builder.add_node(
    "node_name",
    node_function,
    cache_policy=CachePolicy(ttl=120),
)

然后，要为图启用节点级缓存，请在编译图时设置 cache 参数。下面的示例使用 InMemoryCache 设置一个具有内存缓存的图，但 SqliteCache 也可用。

from langgraph.cache.memory import InMemoryCache

graph = builder.compile(cache=InMemoryCache())

创建步骤序列

前提条件 本指南假设你熟悉上面关于状态的部分。

这里我们演示如何构建一个简单的步骤序列。我们将展示：

如何构建一个顺序图
构建类似图的内置简写方式。

要添加一系列节点，我们使用图的 add_node 和 add_edge 方法：

from langgraph.graph import START, StateGraph

builder = StateGraph(State)

# 添加节点
builder.add_node(step_1)
builder.add_node(step_2)
builder.add_node(step_3)

# 添加边
builder.add_edge(START, "step_1")
builder.add_edge("step_1", "step_2")
builder.add_edge("step_2", "step_3")

我们也可以使用内置的简写 .add_sequence：

builder = StateGraph(State).add_sequence([step_1, step_2, step_3])
builder.add_edge(START, "step_1")

为什么使用 LangGraph 将应用程序步骤拆分为序列？

LangGraph 可以轻松地为你的应用程序添加底层持久化层。这允许在节点执行之间对状态进行检查点，因此你的 LangGraph 节点控制着：

状态更新如何被检查点
如何在人机交互工作流中恢复中断
如何使用 LangGraph 的时间旅行功能“回退”和分支执行

它们还决定执行步骤如何被流式传输，以及你的应用程序如何使用 Studio 进行可视化和调试。让我们演示一个端到端的示例。我们将创建一个三个步骤的序列：

在状态的某个键中填入一个值
更新同一个值
填入一个不同的值

首先，我们来定义我们的状态。这控制着图的模式，并可以指定如何应用更新。更多详情请参见使用 Reducer 处理状态更新。在我们的例子中，我们只跟踪两个值：

from typing_extensions import TypedDict

class State(TypedDict):
    value_1: str
    value_2: int

我们的节点只是读取图的状态并对其进行更新的 Python 函数。该函数的第一个参数始终是状态：

def step_1(state: State):
    return {"value_1": "a"}

def step_2(state: State):
    current_value_1 = state["value_1"]
    return {"value_1": f"{current_value_1} b"}

def step_3(state: State):
    return {"value_2": 10}

请注意，在向状态发出更新时，每个节点只需指定它希望更新的键的值。默认情况下，这会覆盖相应键的值。你也可以使用 Reducer 来控制更新的处理方式——例如，你可以将连续的更新追加到某个键后面。更多详情请参见使用 Reducer 处理状态更新。

最后，我们定义图。我们使用 StateGraph 来定义一个操作此状态的图。然后我们将使用 add_node 和 add_edge 来填充我们的图并定义其控制流。

from langgraph.graph import START, StateGraph

builder = StateGraph(State)

# 添加节点
builder.add_node(step_1)
builder.add_node(step_2)
builder.add_node(step_3)

# 添加边
builder.add_edge(START, "step_1")
builder.add_edge("step_1", "step_2")
builder.add_edge("step_2", "step_3")

指定自定义名称 你可以使用 add_node 为节点指定自定义名称：

builder.add_node("my_node", step_1)

请注意：

add_edge 接受节点的名称，对于函数，默认为 node.__name__。
我们必须指定图的入口点。为此，我们添加一条边连接到 START 节点。
当没有更多节点可执行时，图会停止。

接下来我们编译我们的图。这会提供一些基本的图结构检查（例如，识别孤立的节点）。如果我们通过检查点器为应用程序添加持久化功能，它也会在这里传入。

graph = builder.compile()

LangGraph 提供了内置的工具来可视化你的图。让我们检查一下我们的序列。有关可视化的详细信息，请参见可视化你的图。

from IPython.display import Image, display

display(Image(graph.get_graph().draw_mermaid_png()))

让我们进行一次简单的调用：

graph.invoke({"value_1": "c"})

{'value_1': 'a b', 'value_2': 10}

请注意：

我们通过为单个状态键提供一个值来启动调用。我们必须始终为至少一个键提供一个值。
我们传入的值被第一个节点覆盖了。
第二个节点更新了该值。
第三个节点填入了一个不同的值。

内置简写 langgraph>=0.2.46 包含一个用于添加节点序列的内置简写 add_sequence。你可以按如下方式编译相同的图：

builder = StateGraph(State).add_sequence([step_1, step_2, step_3])
builder.add_edge(START, "step_1")

graph = builder.compile()

graph.invoke({"value_1": "c"})

创建分支

节点的并行执行对于加速整体图运行至关重要。LangGraph 原生支持节点的并行执行，这可以显著提高基于图的工作流的性能。这种并行化是通过扇出和扇入机制实现的，利用标准边和 conditional_edges。下面是一些示例，展示了如何添加适合你的创建分支数据流。

并行运行图节点

在此示例中，我们从 Node A 扇出到 B 和 C，然后扇入到 D。对于我们的状态，我们指定了 reducer add 操作。这将为状态中的特定键组合或累积值，而不是简单地覆盖现有值。对于列表，这意味着将新列表与现有列表连接起来。有关使用 Reducer 更新状态的更多详情，请参见上面关于状态 Reducer 的部分。

import operator
from typing import Annotated, Any
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

class State(TypedDict):
    # operator.add reducer 函数使其为只追加
    aggregate: Annotated[list, operator.add]

def a(state: State):
    print(f'Adding "A" to {state["aggregate"]}')
    return {"aggregate": ["A"]}

def b(state: State):
    print(f'Adding "B" to {state["aggregate"]}')
    return {"aggregate": ["B"]}

def c(state: State):
    print(f'Adding "C" to {state["aggregate"]}')
    return {"aggregate": ["C"]}

def d(state: State):
    print(f'Adding "D" to {state["aggregate"]}')
    return {"aggregate": ["D"]}

builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
builder.add_node(c)
builder.add_node(d)
builder.add_edge(START, "a")
builder.add_edge("a", "b")
builder.add_edge("a", "c")
builder.add_edge("b", "d")
builder.add_edge("c", "d")
builder.add_edge("d", END)
graph = builder.compile()

from IPython.display import Image, display

display(Image(graph.get_graph().draw_mermaid_png()))

通过 Reducer，你可以看到在每个节点中添加的值被累加了。

graph.invoke({"aggregate": []}, {"configurable": {"thread_id": "foo"}})

Adding "A" to []
Adding "B" to ['A']
Adding "C" to ['A']
Adding "D" to ['A', 'B', 'C']

在上面的示例中，节点 "b" 和 "c" 在同一个超步中并发执行。因为它们在同一个步骤中，节点 "d" 在 "b" 和 "c" 都完成后才执行。重要的是，并行超步的更新可能不会一致排序。如果你需要来自并行超步的更新具有一致、预定的顺序，你应该将输出与用于排序的值一起写入状态的单独字段中。

异常处理？

LangGraph 在超步内执行节点，这意味着虽然并行分支是并行执行的，但整个超步是事务性的。如果这些分支中的任何一个引发异常，则不会将任何更新应用到状态（整个超步入错）。重要的是，当使用检查点器时，超步内成功节点的结果会被保存，并且在恢复时不会重复执行。如果你有容易出错的节点（也许想处理不稳定的 API 调用），LangGraph 提供两种方式来解决：

你可以在节点内编写常规的 Python 代码来捕获和处理异常。
你可以设置一个 retry_policy 来指示图重试引发特定类型异常的节点。只有失败的分支会被重试，因此你不必担心执行冗余工作。

这些功能共同让你可以执行并行执行并完全控制异常处理。

设置最大并发数 你可以在调用图时通过在配置中设置 max_concurrency 来控制最大并发任务数。

graph.invoke({"value_1": "c"}, {"configurable": {"max_concurrency": 10}})

延迟节点执行

延迟节点执行在你想要将节点的执行延迟到所有其他待处理任务完成之后时很有用。这在分支长度不同时特别相关，这在 Map-Reduce 流等工作流中很常见。上面的示例展示了当每条路径只有一步时如何扇出和扇入。但如果一个分支有多个步骤怎么办？让我们在 "b" 分支中添加一个节点 "b_2"：

import operator
from typing import Annotated, Any
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

class State(TypedDict):
    # operator.add reducer 函数使其为只追加
    aggregate: Annotated[list, operator.add]

def a(state: State):
    print(f'Adding "A" to {state["aggregate"]}')
    return {"aggregate": ["A"]}

def b(state: State):
    print(f'Adding "B" to {state["aggregate"]}')
    return {"aggregate": ["B"]}

def b_2(state: State):
    print(f'Adding "B_2" to {state["aggregate"]}')
    return {"aggregate": ["B_2"]}

def c(state: State):
    print(f'Adding "C" to {state["aggregate"]}')
    return {"aggregate": ["C"]}

def d(state: State):
    print(f'Adding "D" to {state["aggregate"]}')
    return {"aggregate": ["D"]}

builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
builder.add_node(b_2)
builder.add_node(c)
builder.add_node(d, defer=True)
builder.add_edge(START, "a")
builder.add_edge("a", "b")
builder.add_edge("a", "c")
builder.add_edge("b", "b_2")
builder.add_edge("b_2", "d")
builder.add_edge("c", "d")
builder.add_edge("d", END)
graph = builder.compile()

from IPython.display import Image, display

display(Image(graph.get_graph().draw_mermaid_png()))

graph.invoke({"aggregate": []})

Adding "A" to []
Adding "B" to ['A']
Adding "C" to ['A']
Adding "B_2" to ['A', 'B', 'C']
Adding "D" to ['A', 'B', 'C', 'B_2']

在上面的示例中，节点 "b" 和 "c" 在同一个超步中并发执行。我们在节点 d 上设置了 defer=True，因此它将等到所有待处理任务完成后再执行。在这种情况下，这意味着 "d" 会等到整个 "b" 分支完成后再执行。

条件分支

如果你的扇出应该在运行时根据状态变化，你可以使用 add_conditional_edges 来使用图状态选择一个或多个路径。参见下面的示例，其中节点 a 生成一个状态更新，决定后续节点。

import operator
from typing import Annotated, Literal, Sequence
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

class State(TypedDict):
    aggregate: Annotated[list, operator.add]
    # 在状态中添加一个键。我们将设置这个键来决定
    # 如何分支。
    which: str

def a(state: State):
    print(f'Adding "A" to {state["aggregate"]}')
    return {"aggregate": ["A"], "which": "c"}

def b(state: State):
    print(f'Adding "B" to {state["aggregate"]}')
    return {"aggregate": ["B"]}

def c(state: State):
    print(f'Adding "C" to {state["aggregate"]}')
    return {"aggregate": ["C"]}

builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
builder.add_node(c)
builder.add_edge(START, "a")
builder.add_edge("b", END)
builder.add_edge("c", END)

def conditional_edge(state: State) -> Literal["b", "c"]:
    # 在这里填写任意逻辑，使用状态
    # 来确定下一个节点
    return state["which"]

builder.add_conditional_edges("a", conditional_edge)

graph = builder.compile()

from IPython.display import Image, display

display(Image(graph.get_graph().draw_mermaid_png()))

result = graph.invoke({"aggregate": []})
print(result)

Adding "A" to []
Adding "C" to ['A']
{'aggregate': ['A', 'C'], 'which': 'c'}

你的条件边可以路由到多个目标节点。例如：

def route_bc_or_cd(state: State) -> Sequence[str]:
    if state["which"] == "cd":
        return ["c", "d"]
    return ["b", "c"]

Map-Reduce 和 Send API

LangGraph 使用 Send API 支持 Map-Reduce 和其他高级分支模式。以下是如何使用它的一个示例：

from langgraph.graph import StateGraph, START, END
from langgraph.types import Send
from typing_extensions import TypedDict, Annotated
import operator

class OverallState(TypedDict):
    topic: str
    subjects: list[str]
    jokes: Annotated[list[str], operator.add]
    best_selected_joke: str

def generate_topics(state: OverallState):
    return {"subjects": ["lions", "elephants", "penguins"]}

def generate_joke(state: OverallState):
    joke_map = {
        "lions": "Why don't lions like fast food? Because they can't catch it!",
        "elephants": "Why don't elephants use computers? They're afraid of the mouse!",
        "penguins": "Why don't penguins like talking to strangers at parties? Because they find it hard to break the ice."
    }
    return {"jokes": [joke_map[state["subject"]]]}

def continue_to_jokes(state: OverallState):
    return [Send("generate_joke", {"subject": s}) for s in state["subjects"]]

def best_joke(state: OverallState):
    return {"best_selected_joke": "penguins"}

builder = StateGraph(OverallState)
builder.add_node("generate_topics", generate_topics)
builder.add_node("generate_joke", generate_joke)
builder.add_node("best_joke", best_joke)
builder.add_edge(START, "generate_topics")
builder.add_conditional_edges("generate_topics", continue_to_jokes, ["generate_joke"])
builder.add_edge("generate_joke", "best_joke")
builder.add_edge("best_joke", END)
graph = builder.compile()

from IPython.display import Image, display

display(Image(graph.get_graph().draw_mermaid_png()))

# 调用图：这里我们调用它来生成一个笑话列表
stream = graph.stream_events({"topic": "animals"}, version="v3")
for message in stream.messages:
    for token in message.text:
        print(token, end="", flush=True)

{'generate_topics': {'subjects': ['lions', 'elephants', 'penguins']}}
{'generate_joke': {'jokes': ["Why don't lions like fast food? Because they can't catch it!"]}}
{'generate_joke': {'jokes': ["Why don't elephants use computers? They're afraid of the mouse!"]}}
{'generate_joke': {'jokes': ['Why don't penguins like talking to strangers at parties? Because they find it hard to break the ice.']}}
{'best_joke': {'best_selected_joke': 'penguins'}}

创建和控制循环

创建带有循环的图时，我们需要一种机制来终止执行。最常见的方式是添加一个条件边，一旦我们达到某个终止条件，就路由到 END 节点。你也可以在调用或流式传输图时设置图的递归限制。递归限制设置了图在引发错误之前允许执行的超步数量。阅读更多关于递归限制概念的信息。让我们考虑一个带有循环的简单图，以更好地理解这些机制的工作原理。

要返回状态的最后一个值而不是收到递归限制错误，请参阅下一节。

创建循环时，您可以包含一个指定终止条件的条件边：

builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)

def route(state: State) -> Literal["b", END]:
    if termination_condition(state):
        return END
    else:
        return "b"

builder.add_edge(START, "a")
builder.add_conditional_edges("a", route)
builder.add_edge("b", "a")
graph = builder.compile()

要控制递归限制，请在配置中指定 "recursion_limit"。这将引发 GraphRecursionError，您可以捕获并处理它：

from langgraph.errors import GraphRecursionError

try:
    graph.invoke(inputs, {"recursion_limit": 3})
except GraphRecursionError:
    print("Recursion Error")

让我们定义一个带有简单循环的图。请注意，我们使用条件边来实现终止条件。

import operator
from typing import Annotated, Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

class State(TypedDict):
    # reducer 函数使其仅支持追加操作
    aggregate: Annotated[list, operator.add]

def a(state: State):
    print(f'节点 A 看到 {state["aggregate"]}')
    return {"aggregate": ["A"]}

def b(state: State):
    print(f'节点 B 看到 {state["aggregate"]}')
    return {"aggregate": ["B"]}

# 定义节点
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)

# 定义边
def route(state: State) -> Literal["b", END]:
    if len(state["aggregate"]) < 7:
        return "b"
    else:
        return END

builder.add_edge(START, "a")
builder.add_conditional_edges("a", route)
builder.add_edge("b", "a")
graph = builder.compile()

from IPython.display import Image, display

display(Image(graph.get_graph().draw_mermaid_png()))

此架构类似于一个 ReAct 智能体，其中节点 "a" 是一个工具调用模型，节点 "b" 代表工具。在我们的 route 条件边中，我们指定当状态中的 "aggregate" 列表长度超过阈值后应终止。调用图时，我们可以看到节点 "a" 和 "b" 交替执行，直到满足终止条件。

graph.invoke({"aggregate": []})

节点 A 看到 []
节点 B 看到 ['A']
节点 A 看到 ['A', 'B']
节点 B 看到 ['A', 'B', 'A']
节点 A 看到 ['A', 'B', 'A', 'B']
节点 B 看到 ['A', 'B', 'A', 'B', 'A']
节点 A 看到 ['A', 'B', 'A', 'B', 'A', 'B']

施加递归限制

在某些应用中，我们可能无法保证会达到给定的终止条件。在这些情况下，我们可以设置图的递归限制。这会在给定数量的超级步骤后引发 GraphRecursionError。然后我们可以捕获并处理此异常：

from langgraph.errors import GraphRecursionError

try:
    graph.invoke({"aggregate": []}, {"recursion_limit": 4})
except GraphRecursionError:
    print("Recursion Error")

节点 A 看到 []
节点 B 看到 ['A']
节点 C 看到 ['A', 'B']
节点 D 看到 ['A', 'B']
节点 A 看到 ['A', 'B', 'C', 'D']
递归错误

扩展示例：在达到递归限制时返回状态

与其引发 GraphRecursionError，我们可以向状态中添加一个新键来跟踪距离达到递归限制的剩余步数。然后我们可以使用这个键来确定是否应结束运行。LangGraph 实现了一个特殊的 RemainingSteps 注解。在底层，它创建了一个 ManagedValue 通道——一个仅在图运行期间存在的状态通道。

import operator
from typing import Annotated, Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
from langgraph.managed.is_last_step import RemainingSteps

class State(TypedDict):
    aggregate: Annotated[list, operator.add]
    remaining_steps: RemainingSteps

def a(state: State):
    print(f'节点 A 看到 {state["aggregate"]}')
    return {"aggregate": ["A"]}

def b(state: State):
    print(f'节点 B 看到 {state["aggregate"]}')
    return {"aggregate": ["B"]}

# 定义节点
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)

# 定义边
def route(state: State) -> Literal["b", END]:
    if state["remaining_steps"] <= 2:
        return END
    else:
        return "b"

builder.add_edge(START, "a")
builder.add_conditional_edges("a", route)
builder.add_edge("b", "a")
graph = builder.compile()

# 测试一下
result = graph.invoke({"aggregate": []}, {"recursion_limit": 4})
print(result)

节点 A 看到 []
节点 B 看到 ['A']
节点 A 看到 ['A', 'B']
{'aggregate': ['A', 'B', 'A']}

扩展示例：带分支的循环

为了更好地理解递归限制的工作原理，让我们考虑一个更复杂的例子。下面我们实现了一个循环，但其中一步分叉到了两个节点：

import operator
from typing import Annotated, Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

class State(TypedDict):
    aggregate: Annotated[list, operator.add]

def a(state: State):
    print(f'节点 A 看到 {state["aggregate"]}')
    return {"aggregate": ["A"]}

def b(state: State):
    print(f'节点 B 看到 {state["aggregate"]}')
    return {"aggregate": ["B"]}

def c(state: State):
    print(f'节点 C 看到 {state["aggregate"]}')
    return {"aggregate": ["C"]}

def d(state: State):
    print(f'节点 D 看到 {state["aggregate"]}')
    return {"aggregate": ["D"]}

# 定义节点
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
builder.add_node(c)
builder.add_node(d)

# 定义边
def route(state: State) -> Literal["b", END]:
    if len(state["aggregate"]) < 7:
        return "b"
    else:
        return END

builder.add_edge(START, "a")
builder.add_conditional_edges("a", route)
builder.add_edge("b", "c")
builder.add_edge("b", "d")
builder.add_edge(["c", "d"], "a")
graph = builder.compile()

from IPython.display import Image, display

display(Image(graph.get_graph().draw_mermaid_png()))

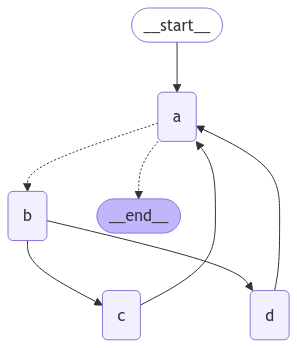

这个图看起来复杂，但可以概念化为一个超级步骤的循环：

节点 A
节点 B
节点 C 和 D
节点 A
…

我们有一个由四个超级步骤组成的循环，其中节点 C 和 D 是并发执行的。像之前一样调用图，我们看到在达到终止条件之前完成了两整圈：

result = graph.invoke({"aggregate": []})

节点 A 看到 []
节点 B 看到 ['A']
节点 D 看到 ['A', 'B']
节点 C 看到 ['A', 'B']
节点 A 看到 ['A', 'B', 'C', 'D']
节点 B 看到 ['A', 'B', 'C', 'D', 'A']
节点 D 看到 ['A', 'B', 'C', 'D', 'A', 'B']
节点 C 看到 ['A', 'B', 'C', 'D', 'A', 'B']
节点 A 看到 ['A', 'B', 'C', 'D', 'A', 'B', 'C', 'D']

然而，如果我们将递归限制设置为四，我们只完成一圈，因为每圈有四个超级步骤：

from langgraph.errors import GraphRecursionError

try:
    result = graph.invoke({"aggregate": []}, {"recursion_limit": 4})
except GraphRecursionError:
    print("Recursion Error")

节点 A 看到 []
节点 B 看到 ['A']
节点 C 看到 ['A', 'B']
节点 D 看到 ['A', 'B']
节点 A 看到 ['A', 'B', 'C', 'D']
递归错误

异步

在并发运行 IO 密集型代码时（例如，向聊天模型提供商发出并发 API 请求），使用异步编程范式可以带来显著的性能提升。要将图的 同步 实现转换为 异步 实现，您需要：

将 节点 更新为使用 async def 而不是 def。
更新内部代码以适当使用 await。
根据需要使用 .ainvoke 或 .astream 调用图。

因为许多 LangChain 对象实现了 Runnable 协议，该协议拥有所有 同步 方法的 异步 变体，所以通常将 同步 图升级为 异步 图相当快捷。参见下面的示例。为了演示底层 LLM 的异步调用，我们将包含一个聊天模型：

👉 阅读 OpenAI 聊天模型集成文档

pip install -U "langchain[openai]"

import os
from langchain.chat_models import init_chat_model

os.environ["OPENAI_API_KEY"] = "sk-..."

model = init_chat_model("gpt-5.5")

import os
from langchain_openai import ChatOpenAI

os.environ["OPENAI_API_KEY"] = "sk-..."

model = ChatOpenAI(model="gpt-5.5")

👉 阅读 Anthropic 聊天模型集成文档

pip install -U "langchain[anthropic]"

import os
from langchain.chat_models import init_chat_model

os.environ["ANTHROPIC_API_KEY"] = "sk-..."

model = init_chat_model("claude-sonnet-4-6")

import os
from langchain_anthropic import ChatAnthropic

os.environ["ANTHROPIC_API_KEY"] = "sk-..."

model = ChatAnthropic(model="claude-sonnet-4-6")

👉 阅读 Azure 聊天模型集成文档

pip install -U "langchain[openai]"

import os
from langchain.chat_models import init_chat_model

os.environ["AZURE_OPENAI_API_KEY"] = "..."
os.environ["AZURE_OPENAI_ENDPOINT"] = "..."
os.environ["OPENAI_API_VERSION"] = "2025-03-01-preview"

model = init_chat_model(
    "azure_openai:gpt-5.5",
    azure_deployment=os.environ["AZURE_OPENAI_DEPLOYMENT_NAME"],
)

import os
from langchain_openai import AzureChatOpenAI

os.environ["AZURE_OPENAI_API_KEY"] = "..."
os.environ["AZURE_OPENAI_ENDPOINT"] = "..."
os.environ["OPENAI_API_VERSION"] = "2025-03-01-preview"

model = AzureChatOpenAI(
    model="gpt-5.5",
    azure_deployment=os.environ["AZURE_OPENAI_DEPLOYMENT_NAME"]
)

👉 阅读 Google GenAI 聊天模型集成文档

pip install -U "langchain[google-genai]"

import os
from langchain.chat_models import init_chat_model

os.environ["GOOGLE_API_KEY"] = "..."

model = init_chat_model("google_genai:gemini-2.5-flash-lite")

import os
from langchain_google_genai import ChatGoogleGenerativeAI

os.environ["GOOGLE_API_KEY"] = "..."

model = ChatGoogleGenerativeAI(model="gemini-2.5-flash-lite")

👉 阅读 AWS Bedrock 聊天模型集成文档

pip install -U "langchain[aws]"

from langchain.chat_models import init_chat_model

# 请按照此页面的步骤配置您的凭证：
# https://docs.aws.amazon.com/bedrock/latest/userguide/getting-started.html

model = init_chat_model(
    "us.anthropic.claude-sonnet-4-6",
    model_provider="bedrock_converse",
)

from langchain_aws import ChatBedrock

model = ChatBedrock(model="us.anthropic.claude-sonnet-4-6")

👉 阅读 HuggingFace 聊天模型集成文档

pip install -U "langchain[huggingface]"

import os
from langchain.chat_models import init_chat_model

os.environ["HUGGINGFACEHUB_API_TOKEN"] = "hf_..."

model = init_chat_model(
    "microsoft/Phi-3-mini-4k-instruct",
    model_provider="huggingface",
    temperature=0.7,
    max_tokens=1024,
)

import os
from langchain_huggingface import ChatHuggingFace, HuggingFaceEndpoint

os.environ["HUGGINGFACEHUB_API_TOKEN"] = "hf_..."

llm = HuggingFaceEndpoint(
    repo_id="microsoft/Phi-3-mini-4k-instruct",
    temperature=0.7,
    max_length=1024,
)
model = ChatHuggingFace(llm=llm)

👉 阅读 OpenRouter 聊天模型集成文档

pip install -U "langchain-openrouter"

import os
from langchain.chat_models import init_chat_model

os.environ["OPENROUTER_API_KEY"] = "sk-..."

model = init_chat_model(
    "auto",
    model_provider="openrouter",
)

import os
from langchain_openrouter import ChatOpenRouter

os.environ["OPENROUTER_API_KEY"] = "sk-..."

model = ChatOpenRouter(model="auto")

from langchain.chat_models import init_chat_model
from langgraph.graph import MessagesState, StateGraph

async def node(state: MessagesState):
    new_message = await llm.ainvoke(state["messages"])
    return {"messages": [new_message]}

builder = StateGraph(MessagesState).add_node(node).set_entry_point("node")
graph = builder.compile()

input_message = {"role": "user", "content": "Hello"}
result = await graph.ainvoke({"messages": [input_message]})

异步流式传输 请参阅流式传输指南了解异步流式传输的示例。

使用 `Command` 组合控制流和状态更新

将控制流（边）和状态更新（节点）组合起来可能很有用。例如，您可能希望在同一个节点中同时执行状态更新并决定下一步要跳转到哪个节点。LangGraph 提供了一种方法，通过从节点函数返回一个 Command 对象来实现：

def my_node(state: State) -> Command[Literal["my_other_node"]]:
    return Command(
        # 状态更新
        update={"foo": "bar"},
        # 控制流
        goto="my_other_node"
    )

下面我们展示一个端到端的示例。让我们创建一个包含 3 个节点的简单图：A、B 和 C。我们将首先执行节点 A，然后根据节点 A 的输出决定接下来是跳转到节点 B 还是节点 C。

import random
from typing_extensions import TypedDict, Literal
from langgraph.graph import StateGraph, START
from langgraph.types import Command

# 定义图状态
class State(TypedDict):
    foo: str

# 定义节点

def node_a(state: State) -> Command[Literal["node_b", "node_c"]]:
    print("调用 A")
    value = random.choice(["b", "c"])
    # 这相当于一个条件边函数
    if value == "b":
        goto = "node_b"
    else:
        goto = "node_c"

    # 注意 Command 如何让你既能更新图状态，又能路由到下一个节点
    return Command(
        # 这是状态更新
        update={"foo": value},
        # 这相当于一条边
        goto=goto,
    )

def node_b(state: State):
    print("调用 B")
    return {"foo": state["foo"] + "b"}

def node_c(state: State):
    print("调用 C")
    return {"foo": state["foo"] + "c"}

现在我们可以使用上述节点创建 StateGraph。请注意，该图没有用于路由的条件边！这是因为控制流是在 node_a 内部使用 Command 定义的。

builder = StateGraph(State)
builder.add_edge(START, "node_a")
builder.add_node(node_a)
builder.add_node(node_b)
builder.add_node(node_c)
# 注意：节点 A、B 和 C 之间没有边！

graph = builder.compile()

您可能注意到我们使用 Command 作为返回类型注解，例如 Command[Literal["node_b", "node_c"]]。这对于图渲染是必要的，并告诉 LangGraph node_a 可以导航到 node_b 和 node_c。

from IPython.display import display, Image

display(Image(graph.get_graph().draw_mermaid_png()))

如果我们多次运行该图，我们会看到它根据节点 A 中的随机选择走不同的路径（A -> B 或 A -> C）。

graph.invoke({"foo": ""})

调用 A
调用 C

导航到父图中的节点

如果您正在使用子图，您可能希望从子图中的一个节点导航到另一个子图（即父图中的不同节点）。为此，您可以在 Command 中指定 graph=Command.PARENT：

def my_node(state: State) -> Command[Literal["other_subgraph"]]:
    return Command(
        update={"foo": "bar"},
        goto="other_subgraph",  # 其中 `other_subgraph` 是父图中的一个节点
        graph=Command.PARENT
    )

让我们用上面的例子来演示。我们将通过把上面示例中的 nodeA 改成一个单节点图，并将其作为子图添加到我们的父图中来实现。

使用 Command.PARENT 的状态更新 当您从子图节点向父图节点发送更新，并且该键由父图和子图的状态模式共享时，您必须为父图状态中正在更新的键定义一个 reducer。请参见下面的示例。

import operator
from typing_extensions import Annotated

class State(TypedDict):
    # 注意：我们在这里定义了一个 reducer
    foo: Annotated[str, operator.add]

def node_a(state: State):
    print("调用 A")
    value = random.choice(["a", "b"])
    # 这相当于一个条件边函数
    if value == "a":
        goto = "node_b"
    else:
        goto = "node_c"

    # 注意 Command 如何让你既能更新图状态，又能路由到下一个节点
    return Command(
        update={"foo": value},
        goto=goto,
        # 这告诉 LangGraph 导航到父图中的 node_b 或 node_c
        # 注意：这将导航到相对于子图的最近父图
        graph=Command.PARENT,
    )

subgraph = StateGraph(State).add_node(node_a).add_edge(START, "node_a").compile()

def node_b(state: State):
    print("调用 B")
    # 注意：由于我们定义了 reducer，我们不需要手动将
    # 新字符追加到现有的 'foo' 值。相反，reducer 会自动
    # 追加（通过 operator.add）
    return {"foo": "b"}

def node_c(state: State):
    print("调用 C")
    return {"foo": "c"}

builder = StateGraph(State)
builder.add_edge(START, "subgraph")
builder.add_node("subgraph", subgraph)
builder.add_node(node_b)
builder.add_node(node_c)

graph = builder.compile()

graph.invoke({"foo": ""})

调用 A
调用 C

在工具内部使用

一个常见的用例是从工具内部更新图状态。例如，在一个客户支持应用中，您可能希望在对话开始时根据客户的账号或 ID 查询客户信息。要从工具更新图状态，您可以从工具返回 Command(update={"my_custom_key": "foo", "messages": [...]})：

from langchain.tools import ToolRuntime

@tool
def lookup_user_info(runtime: ToolRuntime):
    """使用此工具查询用户信息，以便更好地协助他们的问题。"""
    user_info = get_user_info(runtime.server_info.user.identity)
    return Command(
        update={
            # 更新状态键
            "user_info": user_info,
            # 更新消息历史
            "messages": [ToolMessage("成功查询用户信息", tool_call_id=runtime.tool_call_id)]
        }
    )

当从工具返回 Command 时，您必须在 Command.update 中包含 messages（或用于消息历史记录的任何状态键），并且 messages 中的消息列表必须包含一个 ToolMessage。这对于最终消息历史记录的有效性是必要的（LLM 提供商要求带有工具调用的 AI 消息之后必须跟随工具结果消息）。

如果您使用通过 Command 更新状态的工具，我们建议使用预构建的 ToolNode，它可以自动处理返回 Command 对象的工具并将其传播到图状态。如果您正在编写一个调用工具的自定义节点，则需要手动将工具返回的 Command 对象作为该节点的更新进行传播。

可视化您的图

这里我们演示如何可视化您创建的图。您可以可视化任意 Graph，包括 StateGraph。让我们画分形图找点乐趣 :)。

import random
from typing import Annotated, Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
from langgraph.graph.message import add_messages

class State(TypedDict):
    messages: Annotated[list, add_messages]

class MyNode:
    def __init__(self, name: str):
        self.name = name
    def __call__(self, state: State):
        return {"messages": [("assistant", f"调用了节点 {self.name}")]}

def route(state) -> Literal["entry_node", END]:
    if len(state["messages"]) > 10:
        return END
    return "entry_node"

def add_fractal_nodes(builder, current_node, level, max_level):
    if level > max_level:
        return
    # 在此层级要创建的节点数
    num_nodes = random.randint(1, 3)  # 根据需要调整随机性
    for i in range(num_nodes):
        nm = ["A", "B", "C"][i]
        node_name = f"node_{current_node}_{nm}"
        builder.add_node(node_name, MyNode(node_name))
        builder.add_edge(current_node, node_name)
        # 递归添加更多节点
        r = random.random()
        if r > 0.2 and level + 1 < max_level:
            add_fractal_nodes(builder, node_name, level + 1, max_level)
        elif r > 0.05:
            builder.add_conditional_edges(node_name, route, node_name)
        else:
            # 结束
            builder.add_edge(node_name, END)

def build_fractal_graph(max_level: int):
    builder = StateGraph(State)
    entry_point = "entry_node"
    builder.add_node(entry_point, MyNode(entry_point))
    builder.add_edge(START, entry_point)
    add_fractal_nodes(builder, entry_point, 1, max_level)
    # 可选：如果需要，设置一个完成点
    builder.add_edge(entry_point, END)  # 或任何特定节点
    return builder.compile()

app = build_fractal_graph(3)

Mermaid

我们也可以将图类转换为 Mermaid 语法。

print(app.get_graph().draw_mermaid())

%%{init: {'flowchart': {'curve': 'linear'}}}%%
graph TD;
    tart__([<p>__start__</p>]):::first
    ry_node(entry_node)
    e_entry_node_A(node_entry_node_A)
    e_entry_node_B(node_entry_node_B)
    e_node_entry_node_B_A(node_node_entry_node_B_A)
    e_node_entry_node_B_B(node_node_entry_node_B_B)
    e_node_entry_node_B_C(node_node_entry_node_B_C)
    nd__([<p>__end__</p>]):::last
    tart__ --> entry_node;
    ry_node --> __end__;
    ry_node --> node_entry_node_A;
    ry_node --> node_entry_node_B;
    e_entry_node_B --> node_node_entry_node_B_A;
    e_entry_node_B --> node_node_entry_node_B_B;
    e_entry_node_B --> node_node_entry_node_B_C;
    e_entry_node_A -.-> entry_node;
    e_entry_node_A -.-> __end__;
    e_node_entry_node_B_A -.-> entry_node;
    e_node_entry_node_B_A -.-> __end__;
    e_node_entry_node_B_B -.-> entry_node;
    e_node_entry_node_B_B -.-> __end__;
    e_node_entry_node_B_C -.-> entry_node;
    e_node_entry_node_B_C -.-> __end__;
    ssDef default fill:#f2f0ff,line-height:1.2
    ssDef first fill-opacity:0
    ssDef last fill:#bfb6fc

PNG

如果愿意，我们可以将 Graph 渲染成 .png。这里有三种选择：

使用 Mermaid.ink API（无需额外安装包）
使用 Mermaid + Pyppeteer（需要 pip install pyppeteer）
使用 graphviz（需要 pip install graphviz）

使用 Mermaid.Ink 默认情况下，draw_mermaid_png() 使用 Mermaid.Ink 的 API 来生成图表。

from IPython.display import Image, display
from langchain_core.runnables.graph import CurveStyle, MermaidDrawMethod, NodeStyles

display(Image(app.get_graph().draw_mermaid_png()))

使用 Mermaid + Pyppeteer

import nest_asyncio

nest_asyncio.apply()  # Jupyter Notebook 运行异步函数需要此设置

display(
    Image(
        app.get_graph().draw_mermaid_png(
            curve_style=CurveStyle.LINEAR,
            node_colors=NodeStyles(first="#ffdfba", last="#baffc9", default="#fad7de"),
            wrap_label_n_words=9,
            output_file_path=None,
            draw_method=MermaidDrawMethod.PYPPETEER,
            background_color="white",
            padding=10,
        )
    )
)

使用 Graphviz

try:
    display(Image(app.get_graph().draw_png()))
except ImportError:
    print(
        "您可能需要为 pygraphviz 安装依赖项，更多信息请查看 https://github.com/pygraphviz/pygraphviz/blob/main/INSTALL.txt"
    )

Connect these docs to Claude, VSCode, and more via MCP for real-time answers.

Edit this page on GitHub or file an issue.

​设置

​定义和更新状态

​定义状态

​更新状态

​使用归约器处理状态更新

​MessagesState

​使用 Overwrite 绕过归约器

​定义输入和输出架构

​在节点之间传递私有状态

​使用 Pydantic 模型定义图状态

​添加运行时配置

​添加重试策略

​设置节点超时

​配置节点超时

​处理节点错误

​设置图范围的节点默认值

​在节点内部访问执行信息

​访问线程和运行 ID

​根据重试状态调整行为

​在节点内部访问服务器信息

​在节点内部访问排空状态

​添加节点缓存

​创建步骤序列

​创建分支

​并行运行图节点

​延迟节点执行

​条件分支

​Map-Reduce 和 Send API

​创建和控制循环

​施加递归限制

​异步

​使用 Command 组合控制流和状态更新

​导航到父图中的节点

​在工具内部使用

​可视化您的图

​Mermaid

​PNG

设置

定义和更新状态

定义状态

更新状态

使用归约器处理状态更新

MessagesState

使用 `Overwrite` 绕过归约器

定义输入和输出架构

在节点之间传递私有状态

使用 Pydantic 模型定义图状态

添加运行时配置

添加重试策略

设置节点超时

配置节点超时

处理节点错误

设置图范围的节点默认值

在节点内部访问执行信息

访问线程和运行 ID

根据重试状态调整行为

在节点内部访问服务器信息

在节点内部访问排空状态

添加节点缓存

创建步骤序列

创建分支

并行运行图节点

延迟节点执行

条件分支

Map-Reduce 和 Send API

创建和控制循环

施加递归限制

异步

使用 `Command` 组合控制流和状态更新

导航到父图中的节点

在工具内部使用

可视化您的图

Mermaid

PNG
